نکات و اصول و قیمت نبشی کشی آسانسور از مهمترین مراحل اجرای سازه و نصب آسانسور به شمار میرود که تاثیر زیادی در ایمنی، استحکام و عملکرد صحیح سیستم دارد. نبشی کشی درست، باعث تثبیت ساختار آسانسور و جلوگیری از لرزشها و ارتعاشات ناخواسته میشود و در نهایت عمر مفید دستگاه را افزایش میدهد. رعایت اصول فنی در نبشی کشی آسانسور، از جمله انتخاب اندازه مناسب، تراز کردن دقیق و استفاده از مواد باکیفیت، از اهمیت ویژهای برخوردار است. همچنین، توجه به استانداردهای مربوط به وزن آسانسور و بارهای وارد بر سازه، میتواند از بروز مشکلات جدی در آینده جلوگیری کند. در این مقدمه قصد داریم تا به بررسی نکات کلیدی و اصول مهم نبشیکشی آسانسور بپردازیم تا شما را با روشهای صحیح و کاربردی آشنا کنیم و کیفیت نصب را به سطح مطلوبی برسانیم.

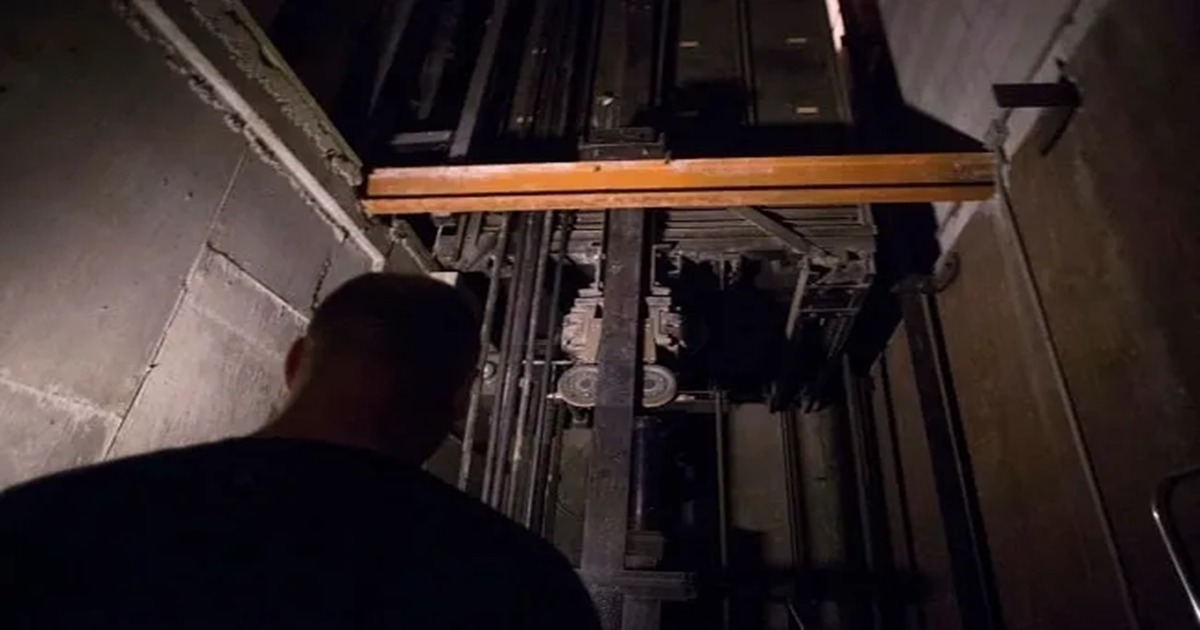

نبشی کشی آسانسور چیست؟
نبشی کشی آسانسور یا آهن کشی آسانسور به فرآیندی گفته میشود که در آن ستونها و قابهای فلزی چاه آسانسور با استفاده از مقاطع فولادی مانند نبشی، تیرآهن و ناودانی ساخته میشوند. این سازه فلزی به عنوان اسکلت اصلی چاه آسانسور عمل میکند و اتاقک آسانسور و سایر اجزای مرتبط را پشتیبانی میکند. این مرحله باید پیش از نصب اتاقک آسانسور انجام شود و نقش مهمی در تحمل وزن آسانسور، کاهش لرزشها و حفظ تراز بودن سازه دارد.
مراحل اجرای نبشیکشی آسانسور
پس از معرفی نبشی کشی آسانسور، حال به مراحل اجرای نبشی کشی آسانسور میپردازیم.
| طراحی و نقشهکشی نبشی کشی آسانسور
|
اولین و اساسیترین مرحله در اجرای نبشی کشی آسانسور، طراحی و تهیه نقشه دقیق آهن کشی است. مهندسان در این مرحله محل قرارگیری ستونها، نوع مقاطع فولادی مورد استفاده، ارتفاعها و ابعاد چاه آسانسور را مشخص میکنند. نقشه باید تمامی جزئیات مربوط به اتصالات، محل جوشکاری و فاصلهها را در برگیرد تا در مرحله اجرا دچار ابهام یا اشتباه نشوید. |
| شاقولریزی و تراز کردن سازه | بعد از تهیه نقشه، مرحله شاقولریزی آغاز میشود. در این مرحله مهندسان با استفاده از ریسمان، لیزر یا ابزارهای تراز دیگر، مطمئن میشوند که ستونها و سایر اجزای سازه، کاملا عمودی و همتراز هستند. شاقول بودن ستونها بسیار حیاتی است؛ زیرا هرگونه انحراف میتواند منجر به ناپایداری آسانسور و خرابی در عملکرد آن شود. |
| کلافبندی سازه | پس از اطمینان از تراز بودن ستونها، باید کلافبندی انجام شود. در این مرحله ستونها به کمک تیرآهن یا ناودانی به صورت افقی به هم متصل میشوند تا سازه به یک چارچوب مستحکم تبدیل شود. فاصله کلافها بر اساس استانداردهای فنی تعیین میشود؛ به طوری که فاصله کلاف بالایی تا سقف چاه آسانسور و کلاف پایینی تا کف چاه، معمولا 30 سانتیمتر است و فاصله کلافهای میانی بین 100 تا 120 سانتیمتر متغیر است. |
| تست و کنترل کیفیت سازه آهنی
|
پس از اجرای کلافبندی و نصب کامل ستونها، سازه باید مورد تست و کنترل کیفیت قرار گیرد. مهندسان باید از صحت اتصالات، جوشها و تراز بودن سازه، مطمئن شوند؛ همچنین بررسی مقاومت سازه در برابر بارهای وارد شده و لرزشها بخش مهمی از این مرحله است. در صورت وجود هرگونه نقص یا مشکل، باید آنها را اصلاح کنند تا سازه آماده نصب اتاقک آسانسور شود. |
نکات کلیدی در اجرای نبشی کشی آسانسور
در اینجا به معرفی نکات مهم در نبشی کشی آسانسور خواهیم پرداخت.

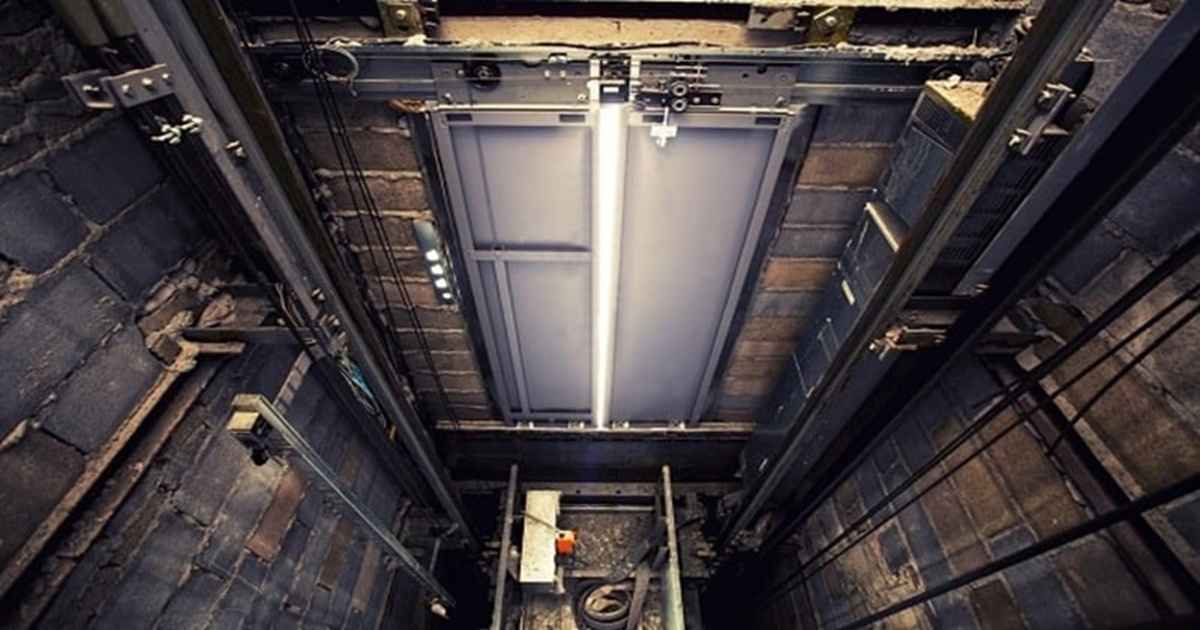

محاسبه دقیق متراژ نبشی مورد نیاز
برای اجرای اصولی نبشی کشی آسانسور، ابتدا باید متراژ دقیق نبشی مورد نیاز محاسبه شود. برای این کار، ارتفاع کل سازه، فاصله طبقات، ارتفاع طبقه بالایی و فاصله اولین توقفگاه آسانسور تا کف چاه را اندازهگیری کرده و حاصل را چهار برابر میکنند تا مقدار کل نبشیهای مورد نیاز به دست آید. نبشیها عموما در شاخههای 6 متری عرضه میشوند، که بر اساس متراژ کل، تعداد شاخههای لازم را باید مشخص نمود.
بیشتر بخوانید: آهن خام چیست

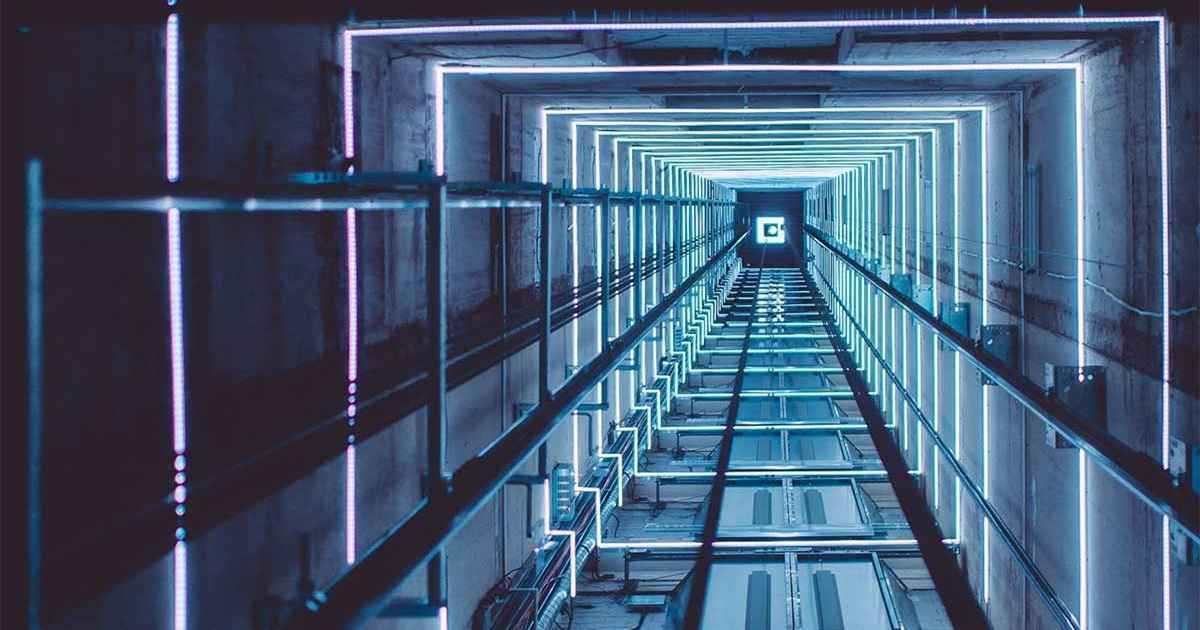

انتخاب سایز مناسب مقاطع فولادی
انتخاب درست سایز نبشی، تیرآهن و ناودانی اهمیت زیادی دارد. برای مثال تیرآهن 18 به دلیل مقاومت و ضخامت کافی، برای کلافبندی ستونهای آسانسور توصیه میشود. استفاده از مقاطع ظریفتر ممکن است باعث کاهش استحکام و خطر خرابی در هنگام حرکت اتاقک آسانسور شود. همچنین باید وزن کلی آسانسور و بارهای وارده را در نظر گرفت و مقاطع فولادی را با توجه به این عوامل انتخاب کرد.
بیشتر بخوانید: راهنمای خرید آهن آلات

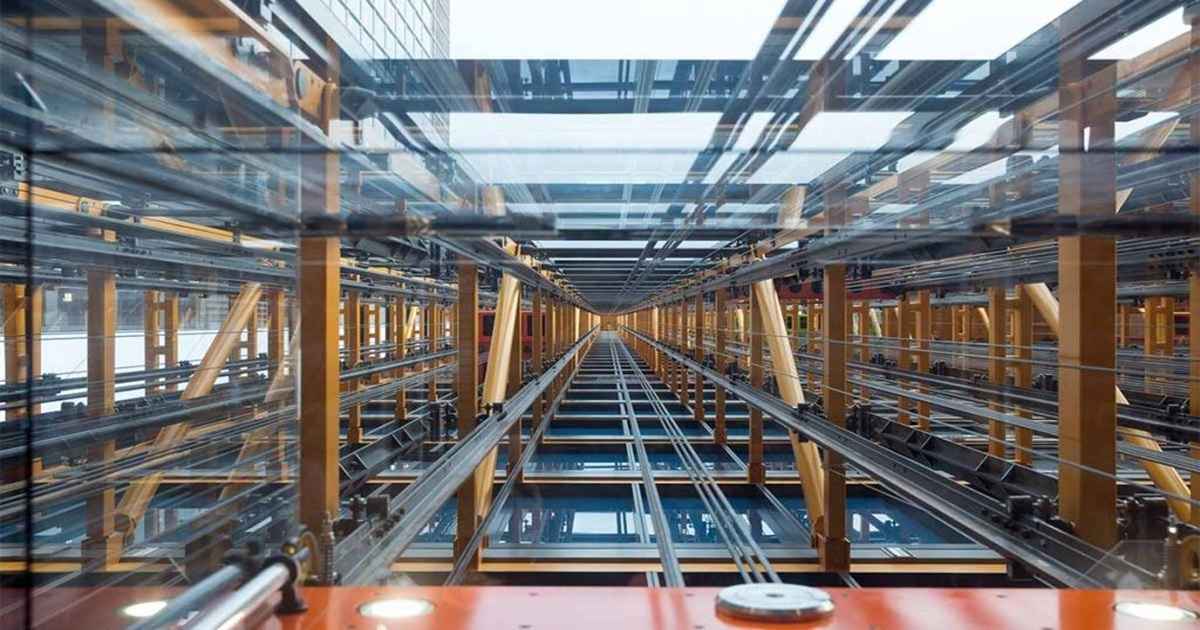

اهمیت کیفیت جوشکاری نبشیها
جوشکاری یکی از مهمترین عوامل تعیینکننده کیفیت سازه در نبشی کشی آسانسور است. در نقشه آهن کشی، باید محل دقیق جوشها مشخص شود و نبشیها، به صورت اصولی و با استفاده از ورق فولادی به یکدیگر متصل شوند. جوشهای غیر استاندارد یا ضعیف میتوانند باعث ایجاد شکستگی و ناپایداری در سازه شوند، به ویژه در زمان رفت و برگشت آسانسور که فشارهای دینامیکی زیادی وارد میشود.

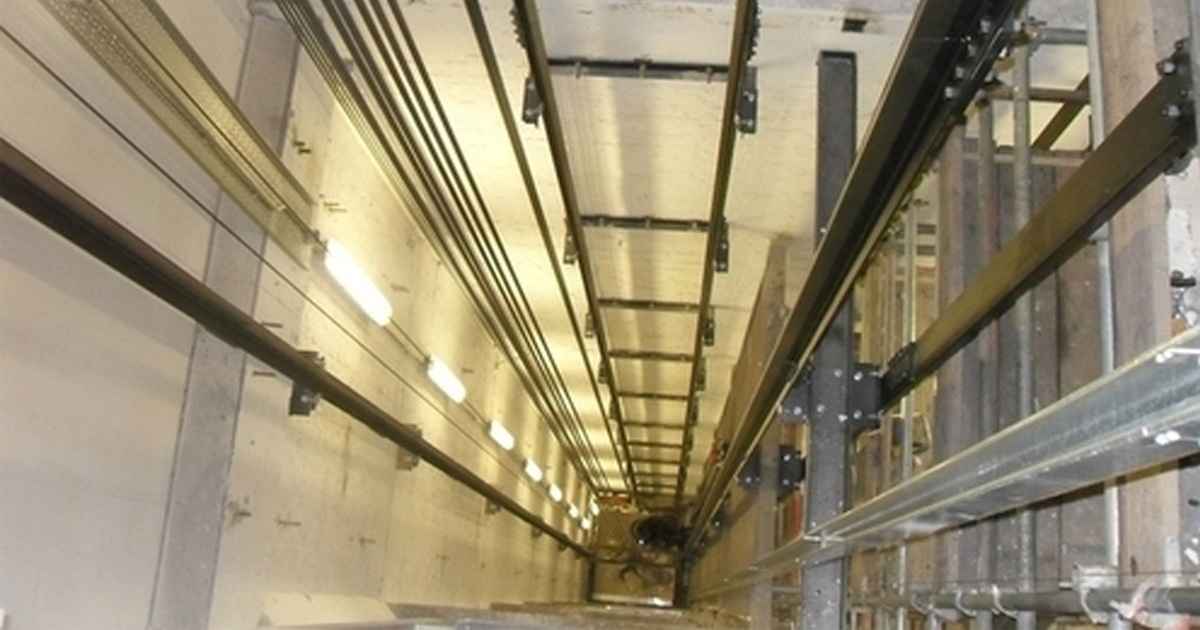

تعیین محل موتورخانه و حفرههای لازم
قبل از شروع نقشهکشی و نصب ستونها، محل قرارگیری موتورخانه باید مشخص شود. این امر به طراحان کمک میکند تا اگر نیاز به ایجاد حفرهای در چاه آسانسور برای عبور کابلها، سیستمهای کنترلی یا دسترسی به موتورخانه باشد، جای مناسبی برای آن در نظر گرفته شود و در مراحل بعدی دچار مشکل نشوند.
نکات فنی و ایمنی در نبشی کشی آسانسور
پس از پرداختن به نکات مهم در اجرای نبشی کشی آسانسور، اینک نوبت به نکات فنی در نبشی کشی آسانسور است، که شامل مراحل زیر است.
- تراز دقیق سازه: تمامی ستونها و کلافها باید به دقت تراز و شاقول شوند تا حرکت آسانسور روان و بدون لرزش باشد.
- استفاده از مواد باکیفیت: نبشیها، تیرآهن و ناودانیها باید از فولاد با کیفیت بالا و استاندارد تهیه شوند تا استحکام سازه حفظ گردد.
- نصب صحیح اتصالات: استفاده از جوشکاری استاندارد و دقیق و اتصال محکم مقاطع فلزی از اهمیت ویژهای برخوردار است.
- توجه به وزن آسانسور: بارهای استاتیک و دینامیک آسانسور باید در محاسبات سازه لحاظ شوند.
- نظارت مستمر: در طول اجرای آهن کشی، حضور کارشناسان و مهندسان ناظر ضروری است تا کیفیت کار تضمین شود.
- هماهنگی با سایر مراحل ساختمان: نبشی کشی باید هماهنگ با مراحل دیگر ساختمان مانند بتنریزی و نصب تاسیسات انجام شود.
سخن آخر
نبشی کشی آسانسور یکی از مراحل حیاتی در اجرای سیستم آسانسور است که اگر به درستی انجام نشود، میتواند باعث بروز مشکلاتی جدی در عملکرد و ایمنی آسانسور شود. با رعایت نکات و اصول فنی، از طراحی و نقشهکشی دقیق، انتخاب مناسب مقاطع فولادی، اجرای صحیح و جوشکاری استاندارد، تا انجام تستهای کیفیت و خرید از منابع معتبر، میتوان سازهای مستحکم، ایمن و کارآمد ایجاد کرد. امیدواریم این راهنمای جامع به شما در درک بهتر فرآیند نبشی کشی آسانسور کمک کرده باشد و بتوانید با رعایت این اصول، پروژه خود را با کیفیت و ایمنی بالا به پایان برسانید.
سوالات متداول
نبشی کشی آسانسور چیست و چه کاربردی دارد؟
نبشی کشی آسانسور، یکی از مراحل اولیه اجرای چاه آسانسور است که برای تثبیت و قاببندی محل نصب ریلها انجام میشود، که استحکام و ایمنی ساختار آسانسور را تضمین میکند.
چه سایز نبشی برای نبشیکشی آسانسور مناسب است؟
سایز نبشی، با توجه به ارتفاع و ظرفیت آسانسور تعیین میشود، اما به طور رایج از نبشیهای 5×5 یا 6×6 با ضخامت 5 یا 6 میلیمتر استفاده میشود.
آیا جوشکاری در نبشی کشی آسانسور باید طبق استاندارد انجام شود؟
بله، تمامی اتصالات جوشی باید طبق استانداردهای جوشکاری ساختمانی و زیر نظر مهندس ناظر انجام شود تا از بروز لرزش و خطا جلوگیری شود.
آیا میتوان نبشی کشی را به سازه اصلی ساختمان متصل کرد؟
بله، در بسیاری از موارد نبشیها به تیرآهنها یا ستونهای سازه متصل میشوند؛ اما این کار باید با محاسبه مهندسی و رعایت نکات ایمنی انجام گردد.
