در دنیای ساختوساز و مهندسی سازه، انواع مختلفی از پروفیلها وجود دارند که هرکدام با توجه به نوع طراحی و عملکرد مورد انتظار، کاربرد خاصی دارند. ناودانی یکی از همین پروفیلهای مهم و پرکاربرد است که در پروژههای صنعتی و ساختمانی نقش کلیدی ایفا میکند. اما آیا تاکنون واژهی (ناودانی منقطع) به گوشتان خورده است؟ ناودانی منقطع چیست و چرا برخی پروژهها نیازمند استفاده از این نوع خاص از ناودانی هستند؟ شناخت دقیق ویژگیها، کاربردها و مزایای ناودانی منقطع میتواند در انتخاب بهترین نوع پروفیل برای پروژههای خاص، نقش موثری داشته باشد. اگر به دنبال پاسخ این سوال هستید که ناودانی منقطع چیست و در چه مواردی استفاده میشود، در ادامه با ما همراه باشید تا همه چیز را درباره آن بدانید.
ناودانی منقطع چیست و علت استفاده از آن چیست؟

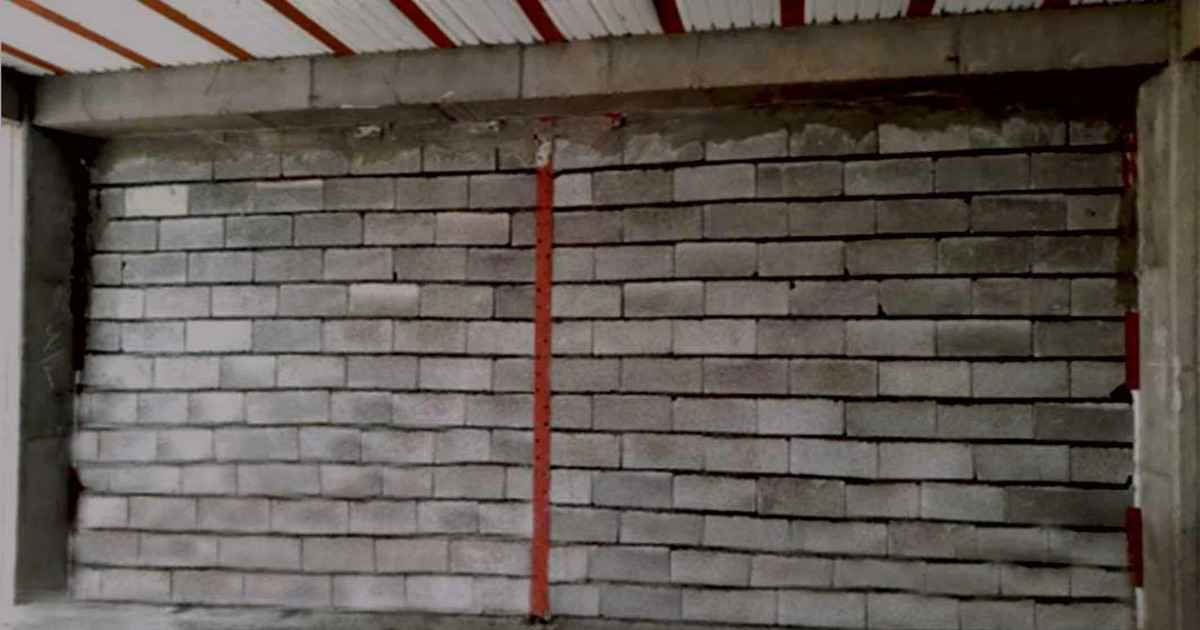

در جواب ناودانی منقطع چیست باید گفت، ناودانی منقطع که به عنوان وال پست نیز شناخته میشود، یکی از تجهیزات ساختمانی است که از پروفیل فولادی ساخته شده است. این قطعه برای اتصال تیغهها و دیوارهای غیرسازهای به اسکلت اصلی ساختمان بهکار میرود. طراحی منقطع آن باعث کاهش وزن، سهولت در نصب و اجرای تمیزتر میشود. ناودانی منقطع نقش مهمی در حفظ پایداری دیوارها در برابر زلزله و باد دارد و استفاده از آن ایمنی و یکپارچگی سازه را افزایش میدهد. بتن و بلوکهای سبک مانند هبلکس در برابر بارهای جانبی، بهویژه در زلزله، مستعد ترکخوردگی یا جدا شدن از اسکلت هستند. ناودانی منقطع با ایجاد درگیری مناسب بین دیوار و اسکلت، مانع از ریزش یا ترک خوردن دیوار میشود و به عنوان محافظ ایمنی عمل میکند. استفاده از این روش طبق الزامات آییننامه 2800 برای دیوارهای غیر باربر الزامی است. همچنین در انتخاب و اجرای آن، بررسی مشخصات فنی و قیمت ناودونی از نکات مهم و تاثیرگذار در تصمیمگیری مهندسان و مجریان پروژهها به شمار میرود.
بیشتر بخوانید: برش گیر ناودانی چیست
کاربردهای ناودانی منقطع
کاربرد ناودانی منقطع چیست؟ ناودانی منقطع در پروژههایی با مصالح غیرسازهای نظیر دیوارهای بلوک سبک کاربرد حیاتی دارد. موارد مهم استفاده از ناودانی منقطع عبارتاند از:
| تقویت اتصال دیوار به اسکلت سازهای | وال پست منقطع با ایجاد پیوندی محکم بین دیوارهای غیرسازهای و اسکلت اصلی ساختمان، از جدا شدن یا ریزش دیوار در برابر نیروهای جانبی جلوگیری میکند. |
| انتقال موثر نیروهای باد و زلزله | ناودانی منقطع، نقش واسطهای ایفا میکند تا نیروهای ناشی از باد یا زلزله، به جای وارد شدن مستقیم به دیوار، به صورت کنترل شده به اسکلت اصلی ساختمان منتقل شوند. |
| افزایش پایداری و دوام تیغهها | استفاده از ناودانی منقطع موجب کاهش ترکخوردگی، لقشدگی و جابجایی دیوارها شده و در نتیجه عمر مفید و عملکرد پایدار تیغهها را تضمین میکند. |
| مقاومت در برابر نیروهای خمشی و کمانشی | وجود وال پست باعث میشود دیوارها در برابر نیروهایی که به صورت عمود بر آنها وارد میشوند، مانند فشار باد یا رانش سازهای، مقاومت بیشتری از خود نشان دهند. |
بیشتر بخوانید: نبشی کشی آسانسور
ویژگیهای اجرایی ناودانی منقطع
ویژگیهای ناودانی منقطع چیست؟ ناودانی منقطع در مرحله پایانی دیوارچینی اجرا میشود و نقش مهمی در افزایش ایمنی و عملکرد دیوارهای غیرسازهای دارد. اجرای صحیح آن نیازمند رعایت اصول فنی خاصی است تا از آسیبهای احتمالی در برابر زلزله، باد یا نشست ساختمان جلوگیری شود. ناودانی منقطع دارای ویژگیهای زیر است.
- زمان اجرای ناودانی منقطع: نصب ناودانی منقطع پس از اتمام دیوارچینی انجام میشود تا تطابق دقیقتری با ابعاد و موقعیت دیوار فراهم شود.
- ایزولاسیون بین دیوار و ستون: برای بهینهسازی عملکرد سازهای و جلوگیری از انتقال صدا یا تنش، فضای خالی بین دیوار و ستون با موادی مانند پشمسنگ یا پلیاستایرن پر میشود.
- نکات اتصال به دیوار: توصیه میشود از هرگونه اتصال مکانیکی مانند پیچ یا میخ بین بال ناودانی و بدنه دیوار پرهیز شود تا دیوار در برابر انقباض و انبساط آزادانه حرکت نماید.
- اتصال به ستون فلزی: در صورت وجود ستون فولادی، امکان جوش مستقیم ناودانی به بدنه ستون وجود دارد که اتصالی مقاوم و ایمن ایجاد میکند.
- جنس پروفیل مصرفی: پروفیلهای ناودانی منقطع، اغلب از ورق گالوانیزه یا ورق سیاه با روش خمکاری تولید میشوند که دوام و مقاومت مناسبی دارند.
- تنظیم فاصله ناودانیها: فواصل بین قطعات ناودانی به صورت منقطع و مهندسی شده تنظیم میشود تا از جابجایی یا حرکت تیغهها در برابر نیروهای جانبی جلوگیری گردد.
بیشتر بخوانید: تفاوت میلگرد و آرماتور
مزایای ناودانی منقطع
مزایای ناودانی منقطع چیست؟ ناودانی منقطع با اتصال دیوارهای غیرسازهای به اسکلت اصلی، پایداری و ایمنی ساختمان را در برابر نیروهای جانبی افزایش میدهد. طراحی سبک و شکافدار آن نیز نصب آسانتر و کاهش مصرف مصالح را به دنبال دارد. مزایای این ناودانی به صورت زیر است.
- نصب آسان و سریع: اجزای این پروفیلها از قبل برش خورده هستند و نصب آنها بدون نیاز به اندازهگیری در محل انجام میشود.
- صرفهجویی در زمان و هزینه: تولید انبوه و نصب سریع باعث کاهش هزینههای نیروی انسانی و زمان اجرای پروژه میشود.
- سبکی و تحمل مناسب: ناودانی منقطع، نسبت به سازههای فلزی سنگینتر، سبکتر بوده و نصب سادهتری دارد.
- دوام و مقاومت بالا: ناودانی منقطع از لایه گالوانیزه یا فولاد ضدزنگ ساخته میشود و در برابر خوردگی مقاوم است.
- مطابقت با الزامات استاندارد: مطابق آییننامه ملی و پیوست ششم استاندارد 2800 نصب میشود و تاثیر مثبتی در ایمنی سازه دارد.
بیشتر بخوانید: آهن خام چیست
معایب ناودانی منقطع
ناودانی منقطع علاوه بر مزایا دارای معایبی نیز میباشد، آیا میدانید معایب ناودانی منقطع چیست؟ معایب ناودانی منقطع عبارتند از:
| نیاز به اجرای دقیق و تخصصی | نصب نادرست ناودانی منقطع (مثلا بدون درز انبساط، یا اتصال مستقیم به دیوار) میتواند باعث شکست یا ترک در دیوار شود. بنابراین اجرای آن باید تحت نظر مهندس ناظر و بر اساس آییننامه انجام شود. |
| عدم مقاومت در برابر بارهای لرزهای سنگین | برخلاف تصور رایج، ناودانی منقطع وظیفه تحمل مستقیم بار زلزله را ندارد، بلکه صرفا از دیوار، در برابر تغییر شکلهای جانبی محافظت میکند. پس اگر سازه، طراحی لرزهای مناسبی نداشته باشد، ناودانی منقطع، به تنهایی کافی نخواهد بود. |
| هزینههای جانبی برای مصالح انعطافپذیر | برای اجرای درست ناودانی منقطع، باید بین دیوار و ستون از مواد جاذب انرژی مانند پشم سنگ یا پلیاستایرن استفاده شود. تهیه این مصالح، نگهداری صحیح آنها و دقت در نصب نیز زمانبر و هزینهبر است. |
| نیاز به هماهنگی با سایر اجزای سازه | اگر در طراحی اولیه سازه پیشبینی نشده باشد، اجرای ناودانی منقطع ممکن است با اجزای تاسیساتی یا معماری تداخل پیدا کند. |
سخن آخر
در این متن به معرفی ناودانی منقطع چیست پرداختیم و در پاسخ به اینکه ناودانی منقطع چیست باید گفت، یکی از اجزای مهم در اجرای دیوارهای غیرسازهای است که به عنوان وال پست عمل کرده و از پروفیل فولادی ساخته میشود. وظیفه اصلی آن، اتصال تیغهها به اسکلت سازه، کنترل جابجاییهای احتمالی و افزایش ایمنی در برابر زلزله و باد است. طراحی منقطع آن، علاوه بر کاهش وزن، اجرای سریع و دقیق را نیز امکانپذیر میسازد. این قطعه نقش کلیدی در کاهش ترکخوردگی، ریزش دیوار و افزایش دوام تیغهها دارد. استفاده از ناودانی منقطع طبق آییننامه 2800 در دیوارهای غیر باربر الزامی بوده و باعث بهبود عملکرد سازهای میشود. بنابراین در انتخاب آن، بررسی مشخصات فنی، نوع ورق و قیمت ناودانی از اهمیت بالایی برخوردار است.
سوالات متداول
آیا نصب ناودانی منقطع قبل از دیوارچینی انجام میشود؟
خیر، معمولا نصب آن پس از پایان دیوارچینی برای انطباق دقیقتر با ابعاد انجام میگیرد.
چه نوع موادی در فضای بین دیوار و ستون استفاده میشود؟
مواد سبک مانند پشمسنگ یا پلیاستایرن برای عایقکاری و بهبود عملکرد سازهای توصیه میشوند.
آیا اتصال ناودانی به دیوار باید با پیچ یا میخ انجام شود؟
خیر، به منظور جلوگیری از محدودیت حرکتی و بروز ترک، بهتر است از هرگونه اتصال مکانیکی مستقیم پرهیز شود.
